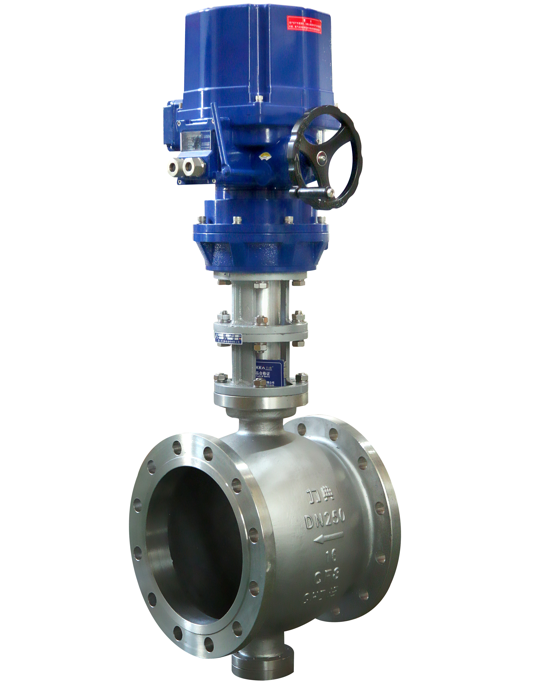

| LDBAAV系列 電動V型對夾球閥（調節型） | |||||||||||||
|
|
| 技術參數 | 標準規范 | |
| 電壓電壓 AC220V、AC380V（其它特制 | 法蘭標準 GB9113、GB9115 | |
| 環境溫度 -30℃～+70℃ | 檢測與試驗 GB/T13927-1992、B/T9092-1999 | |
| 防護等級 IP67 | 設計標準 JB-T8527-1997 | |
| 閥體說明 | 結構長度標準 GB/T12221 | |
| 公稱通徑 15-250mm | ||
| 公稱壓力 PN16、PN25、PN40 | 功能選項 | |
| 連接方式 對夾連接 | 防 爆 型 防爆等級：dIIBT5 | |
| 閥體材質 WCB、SS304、SS316、SS316L | 信號反饋 X1機械無源信號，X2有源信號 | |
| 碟板材質 WCB、SS304、SS316、SS316L | 開關型 通電開到位，通電關到位。 | |
| 鋼金屬密封） | 帶加熱器 可在潮濕環境干燥執行內元件。 | |
| 工作溫度 | C9：-30℃～450℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 |
| C10：-30℃～650℃ | 適用介質 水、空氣、煤氣、中性氣體或液體 | |
| C11：-40℃～800℃ | 手動功能 電動執行器帶有手動開閥、關閥功能。 | |
| C12：-40℃～900℃ | 備注 電動參數請另參考選配的電動執行器資料 | |
|
| GB閥體尺寸配LDE電動執行器 | |||||||||
| 規格型號 | DN | L | D | H | H1 | H2 | L1 | W | E-電動頭 |
| LDBAAV15 | 15 | 62 | 64 | 500 | 74 | 75 | 269.5 | 136.5 | LDE-010 |
| LDBAAV20 | 20 | 62 | 64 | 500 | 74 | 75 | 269.5 | 136.5 | LDE-010 |
| LDBAAV25 | 25 | 62 | 64 | 500 | 74 | 75 | 269.5 | 136.5 | LDE-010 |
| LDBAAV32 | 32 | 62 | 78 | 526 | 80 | 75 | 269.5 | 136.5 | LDE-010 |
| LDBAAV40 | 40 | 62 | 82 | 526 | 85 | 75 | 269.5 | 136.5 | LDE-010 |
| LDBAAV50 | 50 | 75 | 100 | 579 | 87 | 95 | 346 | 140 | LDE-015 |
| LDBAAV65 | 65 | 80 | 120 | 617 | 105 | 115 | 346 | 140 | LDE-020 |
| LDBAAV80 | 80 | 100 | 131 | 637 | 115 | 125 | 358 | 140 | LDE-030 |
| LDBAAV100 | 100 | 115 | 158 | 657 | 125 | 125 | 358 | 140 | LDE-040 |
| LDBAAV125 | 125 | 130 | 180 | 744 | 140 | 155 | 358 | 140 | LDE-060 |
| LDBAAV150 | 150 | 160 | 216 | 767 | 153 | 165 | 390 | 140 | LDE-080 |
| LDBAAV200 | 200 | 200 | 268 | 844 | 200 | 195 | 390 | 140 | LDE-120 |
| LDBAAV250 | 250 | 240 | 325 | 899 | 225 | 225 | 390 | 140 | LDE-120 |
| GB閥體尺寸配LDX電動執行器 | |||||||||
| 規格型號 | DN | L | D | H | H1 | H2 | L1 | W | E-電動頭 |
| LDBAAV15 | 15 | 62 | 64 | 390 | 74 | 75 | 161 | 40 | LDX-005 |
| LDBAAV20 | 20 | 62 | 64 | 390 | 74 | 75 | 161 | 40 | LDX-005 |
| LDBAAV25 | 25 | 62 | 64 | 390 | 74 | 75 | 161 | 40 | LDX-005 |
| LDBAAV32 | 32 | 62 | 78 | 400 | 80 | 75 | 188 | 40 | LDX-010 |
| LDBAAV40 | 40 | 62 | 82 | 405 | 85 | 75 | 188 | 40 | LDX-010 |
| LDBAAV50 | 50 | 75 | 100 | 430 | 87 | 95 | 188 | 40 | LDX-016 |
| LDBAAV65 | 65 | 80 | 120 | 460 | 105 | 115 | 188 | 40 | LDX-016 |
| LDBAAV80 | 80 | 100 | 131 | 520 | 115 | 125 | 268 | 40 | LDX-020 |
| LDBAAV100 | 100 | 115 | 158 | 530 | 125 | 125 | 268 | 40 | LDX-040 |
| LDBAAV125 | 125 | 130 | 180 | 570 | 140 | 155 | 268 | 40 | LDX-060 |
| LDBAAV150 | 150 | 160 | 216 | 600 | 153 | 165 | 268 | 40 | LDX-100 |
| LDBAAV200 | 200 | 200 | 268 | 680 | 200 | 195 | 268 | 40 | LDX-160 |
| LDBAAV250 | 250 | 240 | 325 | 730 | 225 | 225 | 268 | 40 | LDX-200 |
