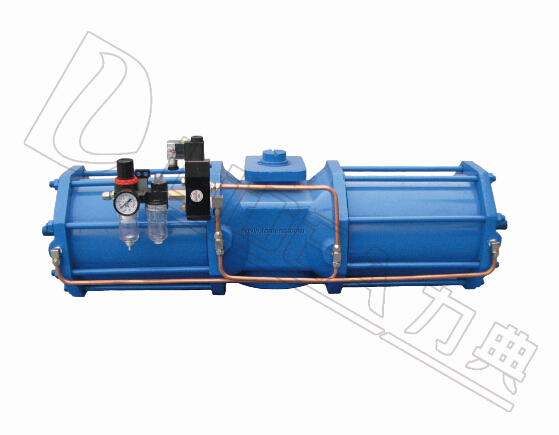

LDAW系列 氣動執行器
|
|
AW氣動執行器主要特點 |
| AW系列氣動執行器分為雙作用和單作用式（彈簧復位），兩個分體氣缸，輸出扭矩大，運作靈活平衡；活塞桿鍍硬鉻 |
| ，有很好的耐磨性；所有滑動部件之間配有無油潤滑油和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線 |
| 特征輸出扭矩更適用于大口徑球閥、蝶閥等轉角行程閥門的啟、閉合調節，也可用于其他回轉運動的場合，是實現工業管 |
| 道自動化控制的理想裝置。 |
| 技術參數 | |
| 氣源壓力 | 0.3MPA～0.7MPA(最大1.0MPA) |
| 環境溫度 | 基本型： -20℃～+90℃ |
| 高溫型： -20℃～+180℃ | |
| 低溫型： -20℃～+90℃ | |
| 回轉角度 | 90℃±5° |
| Air excuse | AW13-G1/4 |
| AW17-G3/8 | |
| AW20～AW40-G1/2 |
|
型號編制 |
| 氣動執行器----------------------------------------------------------------------AW |
| 氣動內徑尺寸規格12/17/20/28/35/40------------------------------------------------28 |
| 單作用式（彈簧復位）-------------------------------------------------------------S |
| S手操機構------------------------------------------------------------------------S |
|
型號選擇 |
| 選用AW氣動執行器時，先確定閥門啟、閉的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質增加 |
| 20%安全值；對水蒸氣或非潤滑介質增加25%安全值；費潤滑的干氣介質增加60%安全值；非潤滑氣體輸送的顆粒粉料介質增 |
| 加100%安全值。然后根據氣源工作壓力，查找雙作用式或單作用式輸出扭矩表，可得到精確的執行器型號。單作用式輸出 |
| 扭矩表中，最小彈簧扭矩即為關閉閥門時的扭矩，最大彈簧扭矩即為打開閥門時的扭矩。 |
| 氣動執行器附件的功能及用途 |
| 1.雙作用執行器：對閥門開啟和關閉的兩位式控制. |
| 2.單作用執行器（彈簧復位）：在電路、氣路切斷或有故障時，自動關閉閥門。 |
| 3.單電控電磁閥：供電時閥門開啟或關閉，斷電時閥門關閉或打開，斷電時閥門關閉或打開（可提供防爆型）。 |
| 4.雙電控電磁閥：一個線圈通電時閥門開啟，另一個線圈通電時閥門關閉，有記憶功能（可提供防爆型）。 |
| 5.限位開關回訊器：遠距離傳輸閥門開關信號（可提供防爆型）。 |
| 6.電氣定位器:根據電流信號（4-20mA）的大小對閥門的介質流動調節控制（可提供防爆型）。 |
| 7.電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆性）。 |
| 8.氣動定位器：根據電流信號（標準0.02-0.1MPA）的大小對閥門的介質流量調節控制。 |
| 9.氣源處理三聯件：包括空氣減壓閥、過濾器、油霧氣。對氣源穩定、清潔及運動部件氣潤滑作用。 |
|
10.手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。
|

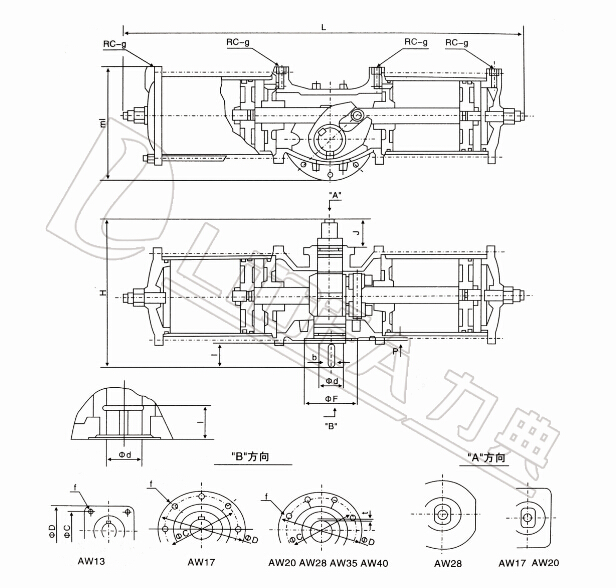

| 主要外形尺寸及連接尺寸Q644(5)(N、P、H、Y)-PN16(1.6MPA) | ||||||||||||
| 型號 | L | ml | H | ΦC | ΦD | f | Φd | I | Φf | P | b | t |
| LDAW13 | 640 | 201 | 266 | 100 | 132 | 4-M16 | 42 | 37 | 80 | 4 | 12 | 3.5 |
| LDAW17 | 827 | 270 | 348 | 160 | 190 | 8-M16 | 50 | 60 | 120 | 4 | 14 | 3.5 |
| LDAW20 | 1162 | 350 | 425 | 200 | 232 | 8-M16 | 64 | 74 | 140 | 4 | 18 | 4 |
| LDAW28 | 1380 | 460 | 527 | 280 | 318 | 8-M20 | 85 | 100 | 220 | 4 | 25 | 5 |
| LDAW35 | 1860 | 545 | 640 | 300 | 300 | 8-M24 | 105 | 100 | 300 | 10 | 28*2 | 6.4 |
| LDAW40 | 1860 | 545 | 640 | 300 | 300 | 8-M24 | 105 | 100 | 300 | 10 | 28*2 | 6.4 |
| 主要外形尺寸及連接尺寸Q644(5)(N、P、H、Y)-PN16(1.6MPA) | |||||||||||||
| 型號 | L | L1 | ml | H | ΦC | Φd | I | Φf | P | b | t | J | G |
| LDAW13S | 858 | 538 | 201 | 266 | 100 | 42 | 37 | 80 | 4 | 12 | 3.5 | 35 | 1/4 |
| LDAW17S | 1090 | 675 | 270 | 348 | 160 | 50 | 60 | 120 | 4 | 14 | 3.5 | 66 | 3/8 |
| LDAW20S | 1430 | 850 | 350 | 425 | 200 | 64 | 74 | 140 | 4 | 18 | 4 | 78 | 1/2 |
| LDAW28S | 1845 | 1155 | 460 | 527 | 280 | 85 | 100 | 220 | 4 | 25 | 5 | 84 | 1/2 |
| LDAW35S | 2605 | 1670 | 545 | 640 | 300 | 105 | 100 | 300 | 10 | 28*2 | 6.4 | - | 1/2 |
| 雙作用式輸出扭矩 | |||||
| 氣源壓力MPA | |||||
| 型號 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 |
| LDAW13 | 515 | 620 | 770 | 930 | 1080 |
| LDAW17 | 950 | 1270 | 1590 | 1910 | 2230 |
| LDAW20 | 215 | 2870 | 3580 | 4300 | 5020 |
| LDAW28 | 5150 | 6860 | 8580 | 10300 | 12020 |
| LDAW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
| LDAW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
| 雙作用式輸出扭矩 | ||||||||
| 彈簧扭矩 | 0.4 | 0.5 | 0.6 | |||||
| 型號 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 |
| LDAW13S | 240 | 450 | 170 | 380 | 320 | 530 | 480 | 690 |
| LDAW17S | 580 | 1230 | 240 | 690 | 360 | 1010 | 680 | 1330 |
| LDAW20S | 1250 | 2440 | 430 | 1620 | 1140 | 2330 | 1860 | 3050 |
| LDAW28S | 3290 | 6050 | 810 | 3570 | 2530 | 5290 | 4250 | 7010 |
| LDAW35S | 5860 | 10480 | 3020 | 7640 | 6390 | 11010 | 9770 | 14390 |
| LDAW40S | 7540 | 15080 | 2550 | 10090 | 6960 | 14500 | 11370 | 18910 |
| 氣缸容量及重量和耗氣量計算 | |||||||
| 型號 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | |
| 氣缸容量L | 雙作用式A+B | 6.3 | 14.3 | 30.8 | 73 | 148 | 193 |
| 單作用式B | 3.25 | 7.15 | 15.4 | 36.5 | 74 | 96.5 | |
| 重量 | 雙作用式 | 46 | 79 | 168 | 320 | 600 | 780 |
| 單作用式 | 62 | 112 | 219 | 445 | 835 | 1050 | |
|
注釋 |
| 注：雙作用式計算公式V=(A+B)|?(P+101.2)÷98|?M |
| 單作用式計算公式V=A|(P+101.2)÷98|?M |
| V:耗氣量NL/min(N升/分） |
| P:氣源壓力KpaG(表壓) |
| M:活塞每分鐘往復次數 |
| A、B:氣缸容量（見表） |
| 將Mpa轉換成Kp乘以1000 |
|
安裝使用與維修 |
| 1.氣動執行器可與閥門直接連接，也可通過支架和街頭與閥門安裝連接。連接緊固件不得松動。 |
| 2.保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。 |
| 3.連接管道、接頭、附件等應清潔干凈。 |
| 4.電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。 |
| 5.調試前應確定空氣管道疏通，氣壓、電壓、信號等符合要求。 |
| 6.壓縮空氣應經過過濾、干燥露點-15°C以下要除濕。 |
| 7.調節時電磁閥應開到自動位置。 |
| 8.氣動操作時，應斷開手動裝置，手動操作時應斷開氣動裝置。 |
| 9.執行器上安裝的各種附件，應分別參照使用說明手進行調試。 |
| 10.工作正常情況下每月檢查一次，每年檢修一次。 |
