| 適用范圍 | 技術參數 | |||
|
適用于天然氣，該產品屬于工業級手動復位開閥，交（直）流電脈沖驅動開關狀態，自保持的隔爆型防爆電磁閥，它是燃?xì)夤艿赖陌踩o急切斷裝置它是可以與燃?xì)庑孤﹫?bào)警器系統連接或消防及遠程自動手動緊急切斷氣源確保用氣安全，當發生燃?xì)庑孤﹫?bào)警器報警給電磁閥通電時，閥門會自動關閉，開閥需人工手動開啟滿足安全管理規范，符合燃?xì)馐鹿侍幚硪蟆?/span> |
介質溫度：-40°-60°，使用環境溫度：-20°-60° | |||
| 工作壓力：PN16適用法蘭，最大工作壓力0.1MPA,6.4MPA | ||||
| 運作方式：直動式 先導式 | ||||
| 工作型式：常閉型、常開型 | ||||
| 功能選項 | 閥體材質：不銹鋼304 | |||
| 代號 | 功能選項 | 功能說明 | 密封材質：氟橡膠、四氟 | |
| B | 常閉型 | 通電閥開，斷電閥關 |
|
|
|
|
常開型 | 平常工作閥門開啟，線圈處于斷電 | 電氣參數 | |
| E | 防爆型 | 防爆等級：ExdII CT5 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| S | 手動 | 只能手動開啟，手動復位 | 線圈參數：普通線圈IP54 ，防爆線圈IP65 | |
| F | 法蘭 | 25-600MM | 額定功 率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
|
|
螺紋 | 25-50MM | DC DN≤25mm 40W ,DN≥32mm,65W | |
|
|
關閉時間 |
≤1秒 |
電器公差：±10% | |
| 規格參數表 （螺紋連接） (法蘭連接) | |||||||||
| 型號 | 通徑mm | 螺紋接口 | L | H | L | H | n-Φd | 工作壓力 | |
| 常閉型 | 常開型 | ||||||||
| LD81P25 | 25 | 1 | 97 | 235 | 118 | 265 | 4-Φ14 | 16 | 2bar |
| LD81P32 | 32 | 11/4 |
117 |
245 | 145 | 290 | 4-Φ18 | 16 |
2bar |
| LD81P40 | 40 | /2 | 128 | 255 | 155 |
300 |
4-Φ18 | 16 |
2bar |
| LD81P50 | 50 | 2 | 149 | 275 | 173 | 320 | 4-Φ18 | 16 |
2bar |
| LD81P65F | 65 |
|
|
|
216 | 385 | 4-Φ18 | 16 |
2bar |
| LD81P80F | 80 |
|
|
|
228 | 410 | 8-Φ18 | 16 |
2bar |
| LD81P100F | 100 |
|
|
|
278 | 440 | 8-Φ18 | 16 |
2bar |
| LD81P125F | 125 |
|
|
|
400 | 485 | 8-Φ18 | 16 |
2bar |
| LD81P150F | 150 |
|
|
|
485 | 510 | 8-Φ18 | 16 |
2bar |
| LD81P200F | 200 |
|
|
|
600 | 610 | 12Φ23 | 16 |
2bar |
| LD81P250F | 250 |
|
|
|
650 | 700 |
12Φ25 |
16 |
2bar |
| LD81P300F | 300 |
|
|
|
750 | 790 |
12Φ25 |
16 |
2bar |
| LD81P350F | 350 |
|
|
|
850 | 900 |
16Φ25 |
16 |
2bar |
|
LD81P400F |
400 |
|
950 | 1000 | 16Φ30 | 16 |
2bar |
||
|
LD81P450F |
450 |
|
|
|
1100 | 1190 | 20Φ30 | 16 |
2bar |
|
LD81P500F |
500 |
|
|
|
1150 | 1400 |
20Φ34 |
16 |
2bar |
|
LD81P600F |
600 |
|
|
|
1400 | 1600 |
20Φ36 |
16 |
2bar |

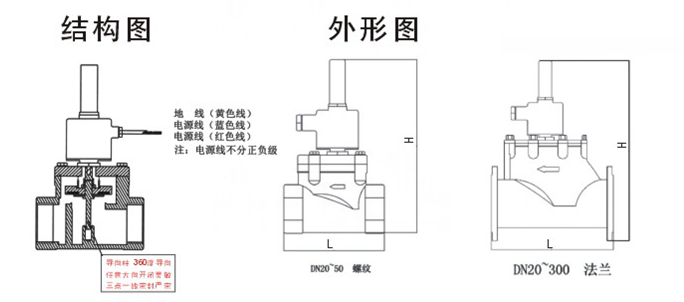

備注：所有表格中L-長度，H-高度，ΦD法蘭盤外徑，ΦK-孔距，N-ΦD螺栓孔數量與大小
常開型原理：在平常工作中閥門處于開啟狀態，線圈處于斷電狀態，不消耗電能，當泄漏事故發生時，報警器向線圈輸入電源，動鐵芯吸合，連桿是去支撐，在彈簧和活塞重力的作用下，快速關閉主閥口，切斷燃?xì)庠?，并進入自鎖狀態，此時撤去電源，閥門仍處于關閉狀態，不會自動打開，當工作人員處理完事故，擰開防護罩，線圈無電后，需人工將桿拉起，管網恢復正常供氣。
特點：隔爆型防爆，防爆罩采用鋼鐵制造，可防外部沖擊力，防水抗環境溫度變化，關閥方式：通過給線圈通電來關閉閥門。
開閥方式：手動開啟，開閥需到現場人工操作，符合燃?xì)馐鹿侍幚硪蟆?
保持方式：雙穩態功能，無任何動力下保持常開及常閉狀態。
關閥速度：小于1秒。
結構:閥內介質與外部完全隔離，安全可靠。
密封性能：三點一線（導向銷，手動桿，活塞）密封嚴密。
動密封：雙級密封，動密封環具有磨損自動補償功能，壽命延長，專利技術。
燃?xì)饩o急切斷閥安裝保養
1、由于緊急切斷閥的活塞靠重力和彈簧復位，故安裝時介質流向水平，拉桿垂直在上端，嚴禁倒置或傾斜！
2、建議在緊急切斷閥前端加裝手動閘閥，以便檢修緊急切斷閥。
3、在安裝緊急切斷閥上面加裝防雨棚，防止被水淋濕。
4、建議每半年動作一次，隨時保持緊急切斷閥良好的工作狀態。
5、不要用力擊打復位桿。
6、嚴禁私自撤卸緊急切斷閥，要由專業的燃?xì)饧夹g(shù)人員檢修。
